USINAGE AVEC DES PLAQUETTES CÉRAMIQUES : UNE APPROCHE DIFFÉRENTE.

Pourquoi de nombreux essais d’usinage avec des plaquettes céramiques échouent avant même d’avoir réellement commencé

Pour la plupart des professionnels de l’usinage, une règle s’est imposée au fil de leur carrière :

En cas de doute, réduisez la vitesse.

L’arête de coupe s’use trop rapidement ? Réduisez la vitesse de coupe.

Le processus devient instable ? Réduisez la vitesse de coupe.

La plaquette commence à montrer des signes de défaillance ? Réduisez la vitesse de coupe.

En usinage avec du carbure, ce réflexe est souvent le bon.

Puis vient le premier essai avec une plaquette céramique.

Un ingénieur d’application se rend chez un client pour mettre en œuvre des outils céramiques dans une opération d’ébauche.

La recommandation est claire :
« Augmentez la vitesse de coupe de 250 m/min à 900 m/min. »

L’opérateur regarde la machine.

Puis la plaquette.

Puis, à nouveau, l’ingénieur d’application.

« Vous voulez que j’usine presque quatre fois plus vite ? »

La recommandation semble contre-intuitive.

Tout ce que nous ont appris des années d’usinage avec du carbure suggère qu’une vitesse plus élevée entraîne davantage de chaleur, davantage d’usure et davantage de risques.

L’opérateur fait donc ce qui lui semble le plus raisonnable.

Au lieu de 900 m/min, la machine commence à travailler à 400 m/min.

Le résultat ?

Une faible durée de vie de l’outil.

Une usure inattendue.

Une productivité décevante.

Et la conclusion est souvent la suivante :

« La céramique ne fonctionne pas chez nous. »

En réalité, la plaquette céramique n’a jamais eu la possibilité de fonctionner dans les conditions pour lesquelles elle a été conçue.

Car réussir l’usinage avec une plaquette céramique exige une approche différente.

POURQUOI LA CÉRAMIQUE OBÉIT À DES RÈGLES DIFFÉRENTES

L’explication réside dans la manière dont la chaleur affecte à la fois le matériau de la pièce et l’outil de coupe.

Dans l’usinage conventionnel avec du carbure, la chaleur est généralement considérée comme un ennemi. Des températures plus élevées accélèrent l’usure, réduisent la durée de vie de l’outil et peuvent affecter la stabilité du processus.

L’usinage avec la céramique fonctionne différemment.

Lors de l’usinage à grande vitesse des superalliages résistants à la chaleur et des fontes, la relation entre la chaleur et les performances de coupe peut être très différente de celle à laquelle la plupart des professionnels de l’usinage sont habitués.

Les alliages à base de nickel conservent une résistance mécanique extrêmement élevée à température ambiante. Toutefois, lorsque la température augmente dans la zone de coupe, leur résistance à la déformation diminue, ce qui favorise leur cisaillement et facilite l’enlèvement de matière.

Dans le même temps, les céramiques de coupe conservent leur dureté à chaud et leur résistance à l’usure à des températures qui dégraderaient rapidement les nuances conventionnelles de carbure.

Cela crée un avantage particulier : à mesure que la température augmente dans la zone de coupe, le matériau devient plus facile à usiner, tandis que l’arête de coupe en céramique conserve ses propriétés mécaniques.

Il peut en résulter des efforts de coupe mieux maîtrisés, des taux d’enlèvement de matière plus élevés et une productivité considérablement accrue.

C’est pourquoi les vitesses de coupe recommandées pour les outils céramiques peuvent sembler étonnamment élevées. L’objectif n’est pas simplement d’enlever la matière plus rapidement, mais de créer les conditions thermiques permettant au processus de fonctionner efficacement.

LE COÛT D’UNE PRUDENCE EXCESSIVE

Comprendre la théorie est une chose.

L’appliquer en atelier en est une autre.

Lorsque des outils céramiques sont introduits en production, de nombreux utilisateurs réduisent instinctivement la vitesse de coupe recommandée lors du premier essai.

Cela peut sembler être une précaution raisonnable.

Malheureusement, cette décision produit souvent l’effet inverse de celui recherché.

À des vitesses de coupe trop faibles, la température dans la zone de coupe peut ne jamais atteindre le niveau nécessaire pour tirer pleinement parti de l’adoucissement thermique du matériau. Celui-ci reste alors difficile à usiner, les efforts de coupe augmentent et la productivité diminue.

Dans un cas d’application de fraisage d’ébauche sur Inconel 718, par exemple, l’augmentation de la vitesse de coupe d’environ 400 m/min à plus de 1 000 m/min a permis de réduire considérablement le temps d’usinage, tout en générant une usure inférieure à celle observée avec les conditions de coupe plus lentes.

Les résultats obtenus dépendent naturellement de la machine, de la nuance céramique, de la géométrie de l’outil, de la stabilité du montage et des autres paramètres de coupe.

Pour les utilisateurs qui passent du carbure à la céramique, c’est souvent à ce moment-là que les performances observées commencent enfin à correspondre aux attentes.

CE N’EST PAS SEULEMENT UNE QUESTION DE VITESSE

Tout cela ne signifie évidemment pas que l’usinage avec la céramique consiste simplement à augmenter la vitesse de rotation de la broche et à espérer que tout se passe bien.

Comme toute technologie d’outillage de coupe avancée, la céramique nécessite des conditions d’application adaptées.

La rigidité reste essentielle. Un bridage stable de la pièce, une fixation rigide de l’outil, un porte-à-faux minimal et un montage limitant les vibrations contribuent à garantir des performances fiables.

En fraisage, des trajectoires d’outil fluides, un engagement progressif et des conditions limitant les chocs sur l’arête de coupe sont indispensables.

En tournage, un engagement stable et des conditions de coupe constantes permettent aux nuances céramiques d’exprimer pleinement leur potentiel.

Une autre question fréquente concerne l’arrosage.

En fraisage, l’usinage avec la céramique est généralement réalisé à sec. Les températures élevées générées pendant la coupe font partie intégrante du processus, tandis qu’un arrosage intermittent peut provoquer des chocs thermiques susceptibles d’endommager l’arête de coupe.

En tournage, l’arrosage peut être envisagé dans certaines applications, notamment lorsque l’arête de coupe reste engagée en continu. Son utilisation dépend toutefois de la nuance céramique, de l’opération réalisée et des recommandations propres à chaque application.

La différence essentielle est que, contrairement au carbure, la vitesse de coupe devrait rarement être le premier paramètre à réduire lorsqu’un problème apparaît.

Bien souvent, la solution consiste d’abord à améliorer la stabilité du processus plutôt qu’à ralentir l’usinage.

REPENSER NOTRE APPROCHE DE LA VITESSE DE COUPE

Le plus grand défi de l’usinage avec la céramique n’est souvent ni la machine, ni la plaquette, ni même le matériau à usiner.

Il consiste à changer des habitudes acquises au fil de nombreuses années d’usinage réussi avec du carbure.

L’une des idées reçues les plus courantes consiste à considérer les plaquettes céramiques comme une simple alternative au carbure.

Ce n’est pas le cas.
La céramique est une technologie de coupe différente, conçue pour fonctionner selon d’autres principes et dans une plage de performances totalement différente.

Fort de plusieurs décennies d’expérience dans le développement des céramiques de coupe, NTK Cutting Tools propose une gamme complète de solutions pour l’usinage des superalliages résistants à la chaleur et des fontes.

Des nuances SiAlON destinées à l’ébauche à grande vitesse des HRSA aux solutions céramiques optimisées pour la fonte grise et la fonte à graphite sphéroïdal, ces technologies permettent d’atteindre des niveaux de productivité souvent inaccessibles avec des outils conventionnels en carbure.

La prochaine fois qu’une vitesse de coupe recommandée pour une plaquette céramique vous semblera étonnamment élevée, résistez à la tentation de la traiter comme du carbure.

Cette vitesse n’est pas recommandée simplement parce que la plaquette est capable de la supporter.

Elle l’est parce que c’est dans cette plage de vitesse que la technologie commence réellement à fonctionner.

SOLUTIONS NTK ASSOCIÉES
Solutions céramiques pour les HRSA
Solutions céramiques pour la fonte

###

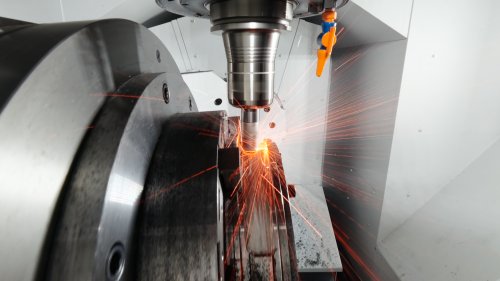

Ceramics Milling

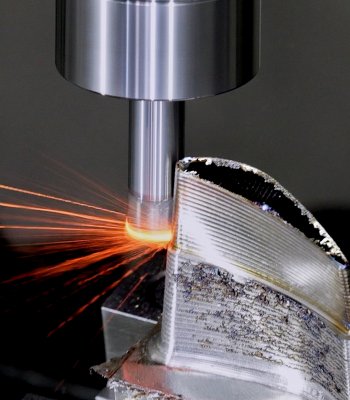

Ceramics Milling brazed

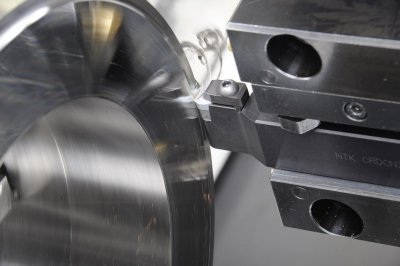

Ceramics Turning 1

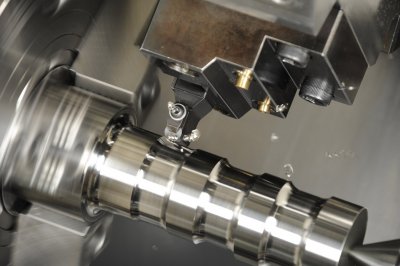

Ceramics Turning 2
