D’un silence remarquable à une robustesse exceptionnelle Gamme de réducteurs planétaires flexibles.

Gamme de réducteurs planétaires flexibles

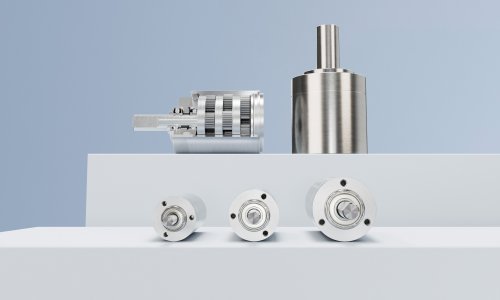

La gamme de réducteurs GPT, flexibles et performants, est disponible dans des diamètres compris entre 14 et 42 mm, ainsi que dans des variantes à faible niveau sonore et à couple élevé. (Droits d’auteur © FAULHABER

La flexibilité, la densité de puissance et le prix sont trois des exigences clés du marché en matière de composants d’entraînement. Ces critères ont également été déterminants lors du développement de la gamme de réducteurs GPT de FAULHABER. Les réducteurs peuvent être combinés de manière flexible avec différents moteurs de la gamme standard, tels que les moteurs plats sans balais BXT ou les entraînements C.C. sans balais des experts du micro-entraînement. Lors du développement, une attention particulière a été accordée à leur compatibilité avec les entraînements C.C. de la gamme GXR/SXR. Il en résulte des combinaisons parfaitement adaptées, composées d’un codeur, d’un entraînement et d’un réducteur, qui peuvent être assemblées de manière compacte et sans éléments de connexion supplémentaires, tout en respectant le diamètre.

Prise en charge des couples élevés et des variations de charge
La série de réducteurs GPT a été développée pour des couples particulièrement élevés. Jusqu’à six engrenages planétaires par étage permettent une longueur totale plus courte et, par conséquent, un gain de puissance dans les espaces très réduits. Les réducteurs planétaires GPT sont fabriqués en acier inoxydable trempé et leurs assemblages sont soudés en continu. Cela permet un transfert fiable de forces importantes. Les réducteurs sont proposés dans des diamètres allant de 14 à 42 mm et sont nettement plus courts que d’autres modèles de même diamètre. Ils supportent aussi bien les variations de charge constantes que les variations soudaines ou très fortes. La série 42 GPT, par exemple, peut atteindre un couple intermittent allant jusqu’à 25 Nm. Selon la variante, des couples continus compris entre 6 et 18 Nm et des vitesses jusqu’à 24 000 tr/min sont possibles. Grâce à un large choix de rapports de réduction uniformément répartis (de 3:1 à 1437:1), les solutions d’entraînement peuvent être adaptées de manière optimale à une grande variété d’applications. La coordination optimisée des composants et les lubrifiants haute performance, tout comme le large choix de différents roulements d’arbre, contribuent à améliorer davantage les performances.

Couple élevé ou faible niveau sonore
La série silencieuse de la gamme GPT a été développée pour les applications qui exigent un faible niveau sonore, par exemple lorsque les solutions d’entraînement sont utilisées à proximité de personnes ou lorsque plusieurs moteurs sont requis. Grâce à un étage d’entrée composé d’engrenages en plastique, les modèles 22 GPT LN et 32 GPT LN présentent un niveau sonore réduit de jusqu’à 10 dB par rapport à la version standard. Cela ne les empêche pas de transmettre des couples de pointe occasionnels pouvant atteindre respectivement 4 ou 12 Nm. Ils fonctionnent dans une large plage de températures de -30 à +110 °C, conservent leur rendement élevé même en cas de variations de charge fréquentes ou soudaines et se distinguent non seulement par leurs performances, mais aussi par leur très bon rapport qualité-prix.

Les modèles HT conviennent aux conditions ambiantes qui exigent des variantes plus robustes. Grâce à leur géométrie modifiée, ils sont adaptés aux charges supérieures, offrent une dynamique améliorée et des performances maximales. Ils sont proposés avec trois ou quatre étages d’engrenages, dans de nombreux rapports de réduction et pour une plage de températures de fonctionnement comprise entre -30 et +120 °C. Les variations de charge soudaines ou les arrêts d’urgence n’ont aucune incidence sur la longue durée de vie des entraînements. Selon le modèle, le jeu est de 0,8 ou 0,6° respectivement, ce qui permet un positionnement précis et reproductible dans un large éventail d’applications.

Encadré : Encadré sur l’entreprise : Les experts des entraînements
FAULHABER est spécialisé dans le développement, la production et l’exploitation de systèmes d’entraînement miniatures de haute précision, de composants d’asservissement et de commandes d’une puissance utile pouvant atteindre 200 watts. La société réalise également des solutions clients complètes et propose une large gamme de produits standards, tels que moteurs sans balais, micromoteurs C.C., codeurs et contrôleurs de mouvement. La marque FAULHABER est synonyme dans le monde entier de qualité et de fiabilité dans des domaines d’application complexes et exigeants tels que les technologies médicales, l’automatisation industrielle, l’optique de précision, les télécommunications, l’aéronautique et l’aérospatiale ainsi que la robotique. Du moteur C.C. performant avec un couple continu de 200 mNm au micro-entraînement filiforme avec un diamètre extérieur de 1,9 mm, la gamme standard de FAULHABER comprend plus de 25 millions de possibilités pour assembler un système d’entraînement optimal pour une application. Ce module technologique constitue également la base des modifications permettant de répondre aux souhaits particuliers des clients concernant les modèles spéciaux.
