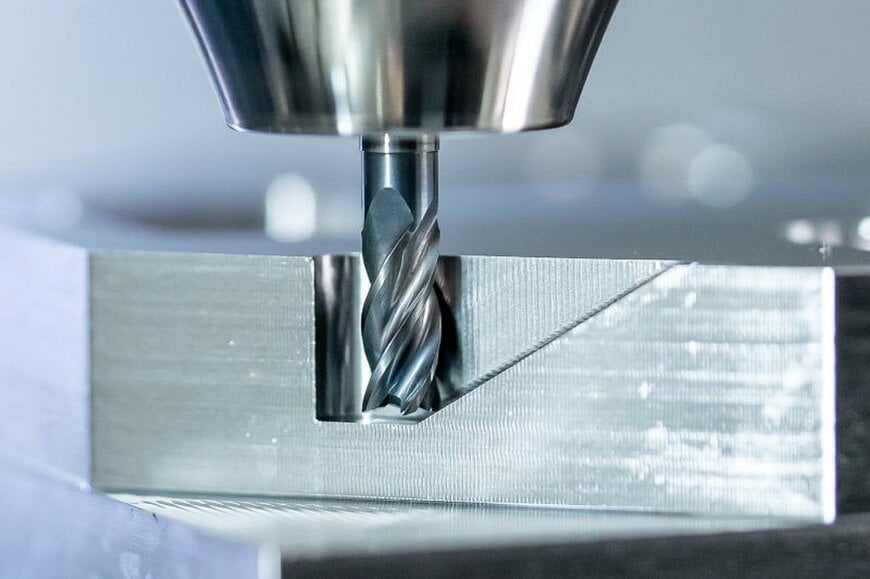

Fraises en carbure monobloc pour l’usinage de poches à haute efficacité.

L’OptiMill-HPC-Pocket est une famille de fraises en carbure monobloc conçue pour regrouper plusieurs opérations d’usinage (fonçage, fraisage en rampe et fraisage de poches) en un seul outil. Grâce à l’intégration d’une face de plongée brevetée, d’une conception spécifique d’amincissement de la pointe et d’une pointe de perçage, ces outils répondent aux exigences techniques de l’écosystème des données automobiles et de l’ingénierie mécanique générale, où l’usinage à grande vitesse de l’acier, de l’acier inoxydable, de la fonte et de l’aluminium est requis.

Évolution technique de la géométrie à quatre dents :
MAPAL a introduit la version à quatre dents (Z4) pour compléter sa gamme existante à trois dents (Z3). Si la variante Z3 reste la référence technique pour les opérations nécessitant un surfaçage et des plongées fréquentes grâce à sa géométrie de face robuste, la variante Z4 est optimisée pour l’usinage circonférentiel. L’ajout d’une quatrième arête de coupe augmente le potentiel d’avance et prolonge la durée de vie de l’outil grâce à une répartition de la charge mécanique.En avril 2026, le fabricant a élargi la gamme Z4 pour inclure des variantes courtes, longues et extra-longues. Cette conception respecte le principe d’ingénierie « aussi court que possible, aussi long que nécessaire », permettant ainsi de réduire le volume de carbure pour des profondeurs spécifiques. La réduction de la longueur de l’outil accroît la rigidité statique et dynamique, ce qui minimise les vibrations et améliore la qualité de l’état de surface lors des passes circonférentielles à grande vitesse.

Applications spécifiques aux matériaux et dynamique de l’outil :
La gamme de produits est divisée en lignes spécialisées afin de gérer les caractéristiques distinctes de formation des copeaux des différents alliages.

• OptiMill-Uni-HPC-Pocket : Conçus pour l’acier et les matériaux moulés, ces outils utilisent des revêtements résistants à l’usure et des arêtes de coupe préparées pour garantir une stabilité dimensionnelle optimale. Les variantes Z4 permettent des temps de cycle plus courts pour l’usinage de cavités profondes grâce à l’association de la technologie de pochement et des stratégies de fraisage trochoïdal.
• OptiMill-Alu-HPC-Pocket : Conçues pour les secteurs de l’aérospatiale et de l’automobile, ces fraises sont dotées de larges espaces d’évacuation des copeaux afin de prévenir l’adhérence et le colmatage lors de l’usinage de l’aluminium à des taux d’enlèvement de matière élevés. Les nouvelles options Z4 longues et extra-longues permettent l’évacuation des copeaux en grand volume requise pour les composants en aluminium à cavité profonde.

Fiabilité des processus et intégration à la chaîne d’approvisionnement numérique :
Les outils prennent en charge le fraisage en rampe à grand angle (jusqu’à 45°) et le fraisage hélicoïdal, réduisant ainsi le besoin de pré-perçage et la fréquence des changements d’outils. Dans une chaîne d’approvisionnement numérique automatisée, la réduction du nombre d’outils requis de trois à un simplifie la gestion des stocks et minimise les temps d’arrêt liés à l’étalonnage des outils.Les diamètres standard s’étendent de 3,80 mm à 20,00 mm avec une queue de type HB. Pour une stabilité maximale du processus, notamment dans les environnements automatisés présentant des conditions d’usinage non optimales, les outils sont validés pour une utilisation avec les adaptateurs MillChuck HB. Cette configuration garantit une précision de concentricité constante et une sécurité d’arrachement optimale.

Rentabilité et efficacité des ressources :
La modularité des options de longueur présente un double avantage dans la fabrication industrielle. En sélectionnant une longueur d’outil calibrée en fonction de la profondeur de cavité spécifique, les utilisateurs réduisent la consommation de carbure brut, un facteur critique dans la production en série à grand volume. De plus, la rigidité accrue des longueurs de projection plus courtes permet des vitesses d’avance plus élevées sans compromettre les exigences de tolérance pour la fabrication de moules ou de composants structuraux aérospatiaux. Il en résulte une augmentation mesurable de la productivité grâce à la réduction du temps de cycle et du coût par pièce, obtenue par l’optimisation de la durée de vie des outils et de l’utilisation des matériaux.
