Accouplements Ruland à alésage en D.

Ruland a lancé des accouplements à alésage en D conçus pour se connecter directement aux arbres à profil en D.

Ils empêchent le glissement dans les applications critiques de contrôle de mouvement telles que les équipements semi-conducteurs, les équipements médicaux et les systèmes d’automatisation d’usines ou d’entrepôts.

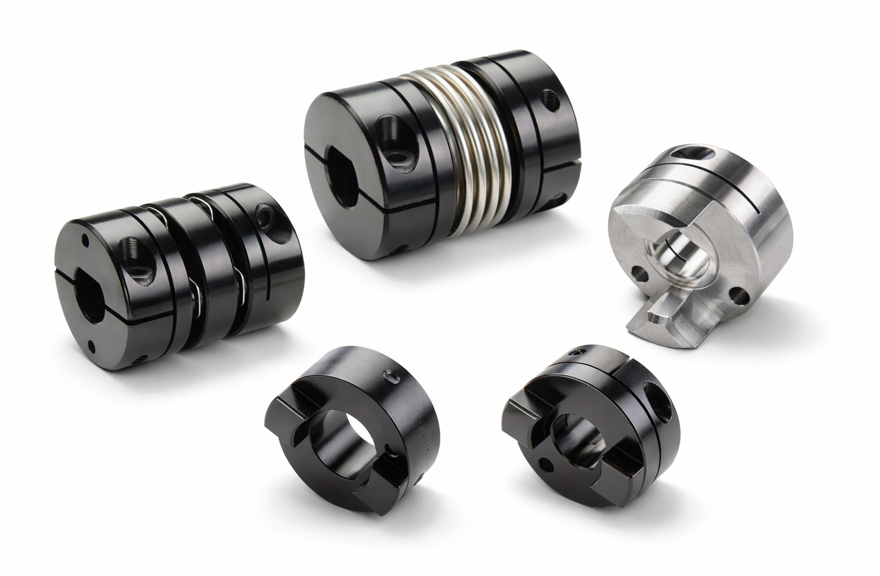

Les accouplements sont disponibles en versions à disque, à griffes, à soufflets et Oldham, permettant aux ingénieurs de choisir le type d’accouplement le mieux adapté à leur application.

Les accouplements à gorge en D offrent une liaison mécanique sûre grâce à leur fixation directe sur la partie plate d’un arbre en D. Contrairement aux accouplements à vis de blocage, qui peuvent se desserrer ou glisser sur les petits arbres, les accouplements à gorge en D s’engagent directement dans le profil de l’arbre, assurant ainsi une transmission de couple fiable. L’installation des accouplements à vis de blocage traditionnels peut également s’avérer complexe sur les petits arbres, la vis pouvant ne pas se loger correctement dans le profil en D et se desserrer sous l’effet des vibrations ou d’une installation incorrecte.

Ces accouplements sont particulièrement utiles sur les arbres de moins de 7 mm de diamètre, lorsqu’il n’existe pas de rainures de clavette standard. En éliminant le besoin d’usinage secondaire de l’arbre et en améliorant simultanément la liaison, les accouplements à alésage en D simplifient l’assemblage et améliorent la fiabilité des systèmes de commande de mouvement compacts.

Les accouplements Ruland à alésage en D sont disponibles avec des alésages de 3 mm à 10 mm et sont fabriqués en aluminium pour une légèreté et un faible moment d’inertie. Différentes configurations de moyeu, avec serrage par bride ou par vis de blocage, sont proposées selon le type d’accouplement.

Ruland fabrique ses raccords dans son usine de pointe du Massachusetts, aux États-Unis, à partir de barres d’acier nord-américaines soigneusement sélectionnées et selon des procédés de fabrication exclusifs. Tous les raccords sont conformes aux normes RoHS3, REACH et relatives aux minerais de conflit.

www.ruland.com
