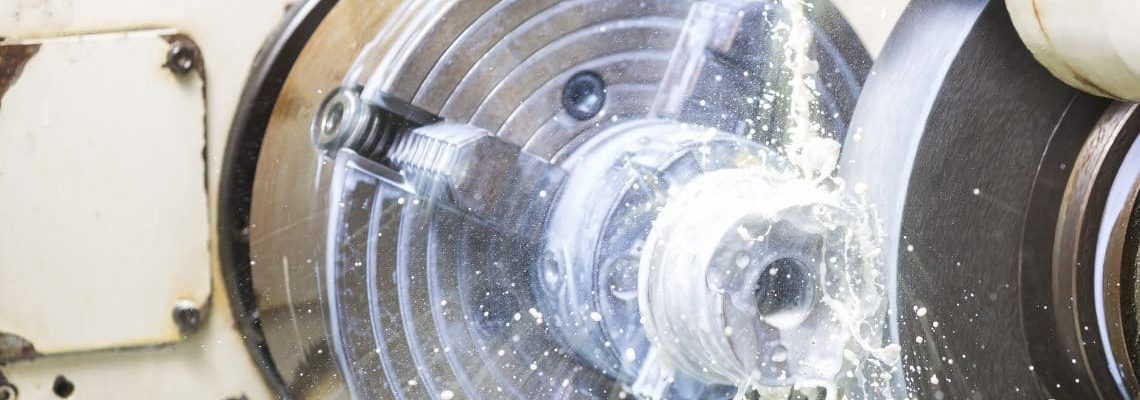

Photo : Q8Oil
1. Introduction
La rectification est un procédé d’usinage de précision caractérisé par des conditions thermomécaniques sévères. Les températures générées au niveau de la zone de contact meule/pièce peuvent atteindre des valeurs proches de 1000 °C, entraînant des risques de dégradation thermique, d’altération métallurgique et de détérioration de l’état de surface.
Dans ce contexte, l’utilisation de fluides de coupe est essentielle. Ceux-ci assurent simultanément la réduction du frottement et l’évacuation de la chaleur. Cependant, malgré leur rôle critique, leur efficacité réelle demeure limitée, notamment en raison de difficultés d’accès à la zone active de coupe. Par ailleurs, les coûts associés à leur utilisation, incluant l’approvisionnement, la maintenance et le traitement, peuvent représenter jusqu’à 17 % du coût total d’usinage.
Ainsi, la problématique centrale ne réside pas uniquement dans le choix du lubrifiant, mais dans sa capacité à atteindre efficacement l’interface meule/pièce.
2. Analyse des mécanismes de lubrification
2.1 Transport du fluide dans la zone de coupe
Le transport du lubrifiant est fortement influencé par des phénomènes aérodynamiques. La rotation de la meule génère un flux d’air périphérique qui agit comme une barrière, déviant le fluide et limitant sa pénétration dans la zone de contact.
La porosité de la meule constitue également un paramètre déterminant, car elle conditionne la capacité du fluide à s’infiltrer et à atteindre les zones actives de coupe. Les modèles analytiques décrivant ces phénomènes reposent fréquemment sur des approches hydrodynamiques, notamment via l’équation de Reynolds.
Ces observations mettent en évidence que la lubrification en rectification est principalement un problème de transport couplé à des contraintes géométriques et hydrodynamiques.
2.2 Influence des paramètres de procédé
Les études expérimentales ont permis d’identifier plusieurs paramètres clés influençant les performances de la lubrification :
- Concentration du lubrifiant : facteur déterminant pour la qualité de surface
- Débit du fluide : influence significative sur le refroidissement et la lubrification
- Pression d’injection : effet secondaire comparativement au débit
- Vitesse périphérique de la meule : impact sur le champ d’écoulement et la barrière d’air
- Position et géométrie de la buse : paramètre critique, notamment en lubrification minimale (MQL)
L’interaction de ces paramètres rend l’optimisation complexe, non linéaire et souvent contre-intuitive.
2.3 Comparaison des stratégies de lubrification
Lubrification abondante (Flood cooling)
Cette approche garantit une bonne évacuation thermique, mais présente une efficacité limitée en raison de pertes importantes et d’une mauvaise pénétration dans la zone de coupe. Elle est également associée à un impact environnemental élevé.
Lubrification minimale (MQL)
La technique MQL repose sur l’utilisation d’une très faible quantité de lubrifiant transportée par un flux d’air comprimé. Elle permet une meilleure pénétration dans la zone active et conduit à :
- une réduction des efforts de coupe
- une amélioration de l’état de surface (jusqu’à −60 % de rugosité)
- une diminution de l’usure de l’outil
- une baisse des forces de rectification (jusqu’à −30 %)
Lubrifiants d’origine végétale
Les huiles végétales présentent, dans certains cas, de meilleures performances que les huiles minérales, notamment en termes de réduction du coefficient de frottement (jusqu’à 50 %).
Approches hybrides (MQL + eau)
Les systèmes combinant lubrification minimale et apport en eau permettent d’obtenir des performances thermiques proches de la lubrification abondante tout en limitant les dommages thermiques.
3. Problématiques identifiées
3.1 Inefficacité de l’apport en fluide
Une part importante du fluide n’atteint pas la zone de coupe, entraînant dispersion, pertes et inefficacité globale.
3.2 Compromis entre refroidissement et lubrification
- Les huiles offrent une excellente lubrification mais un pouvoir refroidissant limité
- L’eau assure un bon refroidissement mais une faible lubrification
3.3 Contraintes environnementales et économiques
L’utilisation de fluides conventionnels engendre des impacts environnementaux significatifs ainsi que des coûts élevés liés à leur gestion (filtration, recyclage, élimination).
4. Recommandations techniques
4.1 Optimisation de l’injection du fluide
L’efficacité de la lubrification dépend fortement des conditions d’injection. Il est recommandé de :
- adapter la vitesse du jet à la vitesse périphérique de la meule
- ajuster précisément l’angle d’injection
- utiliser des buses directionnelles ou à haute pression
L’objectif principal est de franchir la barrière aérodynamique générée par la meule.
4.2 Adoption de la lubrification minimale (MQL)
Lorsque les conditions de procédé le permettent, la MQL constitue une alternative pertinente grâce à :
- une réduction drastique de la consommation de fluide
- une meilleure pénétration dans la zone de coupe
- une compatibilité accrue avec les exigences environnementales
Des améliorations peuvent être envisagées, telles que l’utilisation de nanofluides ou l’optimisation de l’atomisation (ex. électrostatique).
4.3 Sélection du lubrifiant
Le choix du fluide doit être adapté aux priorités du procédé :
- huiles végétales pour maximiser la lubrification
- solutions hybrides (huile + eau) pour équilibrer refroidissement et lubrification
4.4 Optimisation des paramètres opératoires
Les paramètres à privilégier dans une démarche d’optimisation sont :
- la concentration du fluide
- le débit effectif au niveau de la zone de coupe
- la porosité de la meule (préférer des meules à forte porosité)
- la position de la buse
4.5 Intégration des approches Industrie 4.0
Les technologies avancées permettent d’améliorer significativement le contrôle du procédé :
- simulation numérique des écoulements (CFD)
- capteurs de température et d’efforts en temps réel
- systèmes d’ajustement adaptatif des paramètres
5. Conclusion
La lubrification en rectification doit être abordée comme un problème de transport du fluide plutôt que comme une simple problématique de formulation du lubrifiant.
Les tendances actuelles s’orientent vers :
- une réduction des volumes utilisés (MQL)
- une amélioration de l’efficacité ciblée
- le développement de solutions respectueuses de l’environnement
Les gains de performance les plus significatifs reposent sur la maîtrise des phénomènes d’écoulement et sur la capacité à assurer une pénétration efficace du fluide dans la zone de coupe.
