MAPAL présente UNISET-V basic plus, un dispositif de réglage manuel faisant le lien entre les systèmes mécaniques et CNC pour un réglage précis des grands outils dans les environnements d’usinage des PME.
MAPAL a présenté l’UNISET-V basic plus, un dispositif de réglage d’outils manuel conçu pour un ajustement précis des outils de coupe de grand diamètre. Se positionnant entre les solutions mécaniques classiques et les systèmes CNC entièrement automatisés, ce dispositif répond aux exigences de précision et de rentabilité de l’usinage industriel, notamment pour les PME.
Le
préréglage des outils joue un rôle crucial dans la stabilité des processus et la précision d’usinage, en particulier dans des secteurs comme l’automobile et l’électromobilité, où des outils de grande taille sont utilisés pour usiner des composants tels que les carters de stator. De nombreux fabricants ne disposent pas de solutions de préréglage adaptées, capables de gérer des outils lourds tout en conservant une précision micrométrique. Les dispositifs mécaniques existants peuvent atteindre leurs limites de performance avec des outils de grande dimension, tandis que les machines de préréglage CNC peuvent représenter un investissement trop important pour les petites entreprises.L’UNISET-V basic plus a été conçu pour combler cet écart en combinant une utilisation manuelle, une grande stabilité mécanique et des capacités de réglage précises. Ce système vise à garantir une précision constante sans la complexité ni le coût associés aux plateformes de préréglage CNC entièrement automatisées.
Conception technique pour une précision optimale.

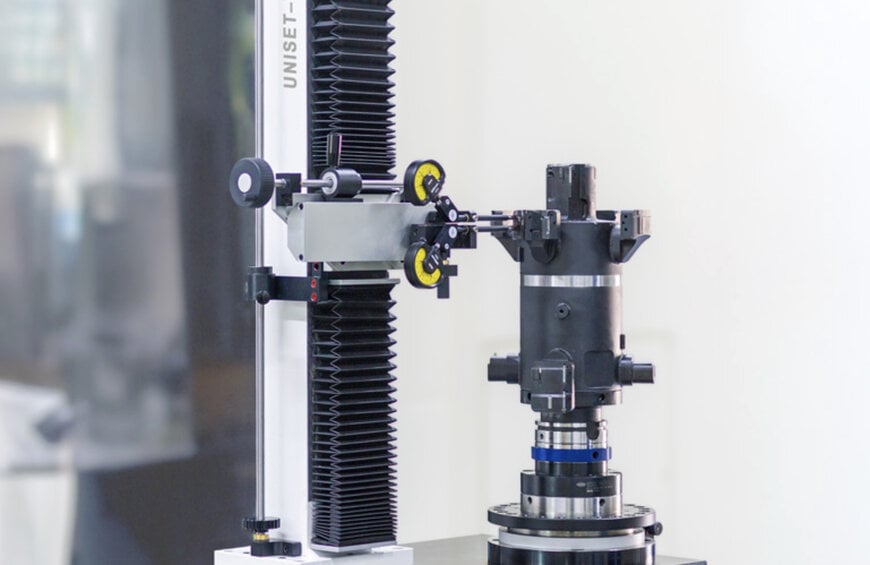

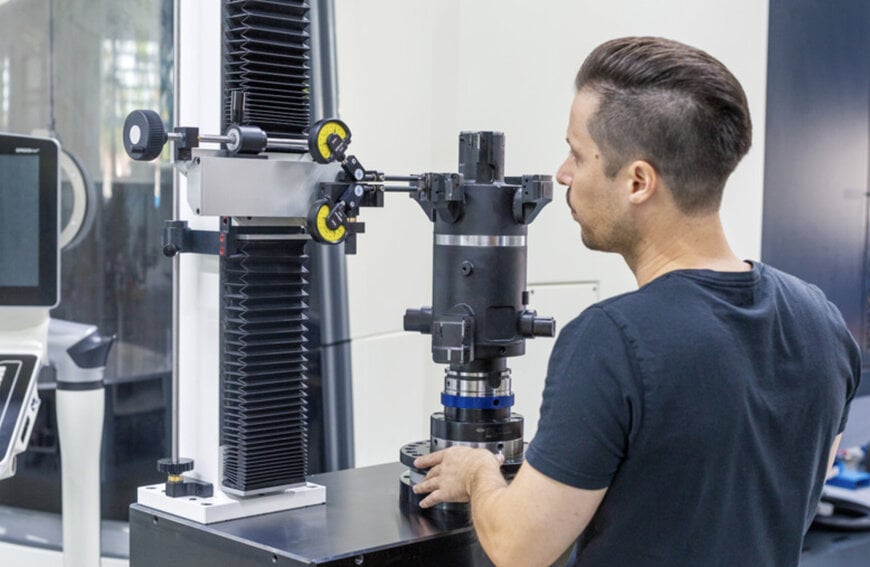

L’UNISET-V basic plus prend en charge les outils à patin de guidage d’un diamètre de 100 à 400 mm, une longueur de mesure maximale de 750 mm et un poids d’outil jusqu’à 45 kg. Les interfaces de broche standard incluent HSK63, HSK100 et SK50, avec des adaptateurs réducteurs permettant la compatibilité de HSK32 à HSK80.Un boîtier en acier soudé assure une rigidité mécanique, garantissant des conditions de mesure stables même avec des outils volumineux ou lourds. L’unité de table mesure environ 1,3 mètre de haut et pèse 179 kg, ce qui permet une installation directe en production sans salle de préréglage dédiée. Les opérateurs peuvent ainsi positionner le système à proximité des centres d’usinage, réduisant les temps de réglage et la complexité des flux de travail.
Réglage précis des outils d’alésage et de perçage fin.
Le dispositif permet un réglage micrométrique du porte-à-faux et de la conicité arrière, particulièrement important pour les technologies à patin de guidage utilisées dans les applications d’alésage et de perçage fin. Son fonctionnement repose sur deux boutons, permettant un réglage précis du tranchant via le patin de guidage tout en conservant une grande simplicité d’utilisation.
Champ d’application et pertinence industrielle :
L’UNISET-V basic plus s’adresse aux petites et moyennes entreprises manufacturières recherchant des capacités de préréglage précises sans investir dans des systèmes à commande numérique. Il convient également aux grandes entreprises exigeant un réglage fiable et répétable des outils de grand diamètre dans des environnements de production exigeants.Les domaines d’application typiques incluent la production automobile, l’usinage de composants pour l’électromobilité et la fabrication de précision en général, où la fiabilité des processus et la précision dimensionnelle sont essentielles.
Présentation technique
: Conçu comme un appareil vertical de table, l’UNISET-V basic plus complète la gamme de systèmes de préréglage existante de MAPAL, comblant ainsi le fossé entre les solutions mécaniques d’entrée de gamme et les systèmes experts avancés. Ses principales caractéristiques comprennent une plage de diamètres de 100 à 400 mm, une longueur de mesure jusqu’à 750 mm et des options de configuration modulaires permettant une adaptation aux différentes exigences de production.
