Centre de tournage universel pour usinage complet sur 6 faces.

DMG MORI élargit sa gamme de tours universels avec le CTX 450 4A, ciblant l’usinage complet automatisé de haute précision.

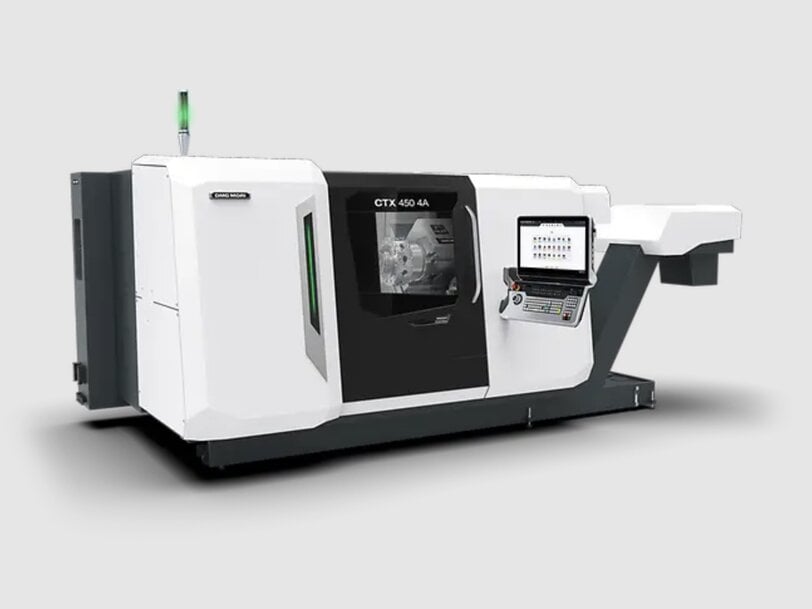

DMG MORI présente le

CTX 450 4A , un nouveau centre de tournage universel conçu pour l’usinage complet, flexible et de haute précision, avec jusqu’à quatre axes, deux broches et de multiples configurations de tourelles pour les environnements de production exigeants.

Concept et positionnement de la machine :
Le CTX 450 4A vient enrichir la dernière génération de centres de tournage universels de DMG MORI, alliant un encombrement réduit de 10,8 m² à une configuration dédiée à l’usinage complet sur six faces. La machine accepte des pièces jusqu’à Ø 430 × 700 mm et est conçue pour les applications exigeant flexibilité, précision et automatisation, notamment la sous-traitance et la production de composants pour les industries les plus exigeantes.Jusqu’à 36 positions d’outils sont disponibles sur deux porte-outils. Ces derniers peuvent fonctionner indépendamment ou simultanément sur la broche principale et la contre-broche, permettant des stratégies d’usinage parallèle qui réduisent les temps de cycle et améliorent la productivité.

Précision et conception mécanique
La structure rigide de la machine est complétée par un système de refroidissement intégré et des systèmes de mesure de position Magnescale sur les deux axes X, l’axe Y et, en option, l’axe Z. Cette configuration garantit une précision de positionnement de 6 µm (12 secondes d’arc), offrant la précision requise pour les opérations de tournage et de fraisage de haute précision.L’axe Y offre une course de ±65 mm, permettant ainsi de réaliser des opérations de fraisage et de perçage excentrées au sein d’une même configuration.

Configurations de broche et de tourelle

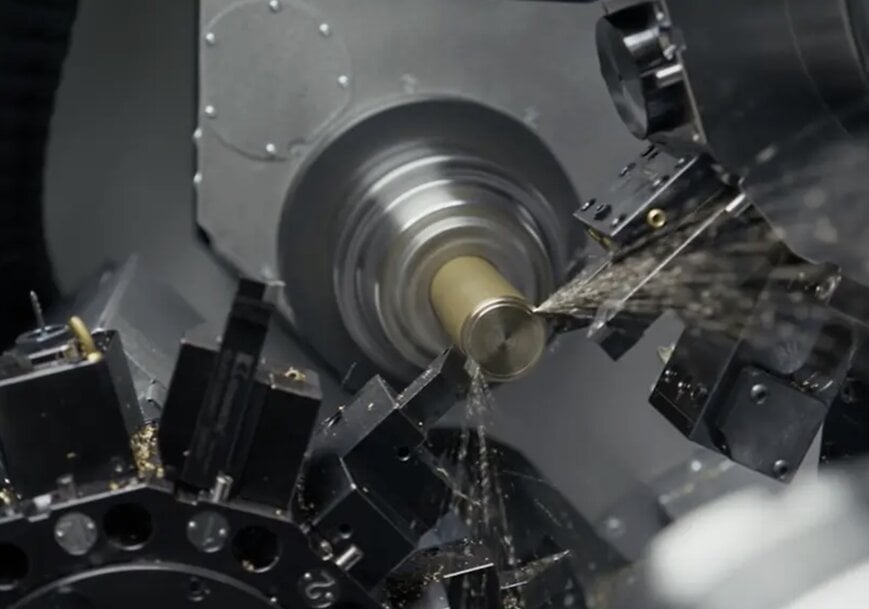

Dans sa configuration standard, la CTX 450 4A est équipée de deux broches motorisées. La broche gauche (ISM 80) délivre jusqu’à 4 500 tr/min et 280 Nm, tandis que la broche droite (ISM 65) délivre jusqu’à 5 500 tr/min et 171 Nm. Des broches optionnelles étendent les capacités de la machine pour l’usinage intensif, notamment une broche ISM 102 offrant 3 500 tr/min et 620 Nm.Avec une capacité de barres allant jusqu’à Ø 102 mm, la CTX 450 4A se positionne en tête de sa catégorie pour les applications de tournage sur barres.Les options de tourelle renforcent encore sa flexibilité. La tourelle supérieure supporte 12 ou 16 stations d’outils VDI 40, tandis que la tourelle inférieure en accueille 12. Les deux tourelles permettent le fraisage et le perçage jusqu’à 12 000 tr/min avec un couple de 38 Nm. Les tourelles VDI 30 (en option) augmentent la capacité d’outils jusqu’à 20 stations sur la tourelle supérieure et 16 sur la tourelle inférieure, permettant une haute densité d’outils pour les pièces complexes.

Automatisation et intégration numérique :
pour optimiser l’utilisation de la machine, DMG MORI propose des options d’automatisation intégrées. Un dispositif de déchargement est disponible en usine pour la manutention de pièces jusqu’à Ø 100 × 350 mm et 4 kg. L’automatisation peut être complétée par Robo2Go Turning, permettant une production sans surveillance ou entièrement automatisée.La connectivité numérique est assurée par la plateforme CELOS X, disponible avec les environnements de commande Siemens SINUMERIK ONE ou MAPPS. Des applications mobiles permettent la surveillance, l’assistance à la configuration et l’intégration dans des systèmes de fabrication numérique plus vastes. Des technologies telles que l’assistant d’équilibrage d’outils et Multi-Threading Pro visent à simplifier la programmation et à stabiliser les processus d’usinage.

Efficacité et durabilité des ressources
: la CTX 450 4A intègre les mesures GREENMODE de DMG MORI, axées sur la réduction de la consommation d’énergie et de ressources sans compromettre la productivité. Selon l’application, la consommation d’énergie peut être réduite de plus de 30 % grâce à des solutions telles que les guidages linéaires à faible friction, les unités de refroidissement haute performance, l’alimentation en liquide de refroidissement adaptative et la surveillance automatique des fuites d’air.Ces fonctionnalités répondent aux exigences de réduction des coûts d’exploitation et de durabilité, des critères de plus en plus importants dans les décisions d’investissement en machines-outils. En combinant une

conception
compacte, une grande capacité d’outillage, deux broches et une automatisation intégrée, la CTX 450 4A s’adresse aux fabricants souhaitant centraliser leurs processus sur une seule machine. La plateforme est conçue pour prendre en charge des tailles de lots flexibles, des géométries complexes et les demandes croissantes d’automatisation et d’intégration numérique dans les opérations de tournage modernes.
