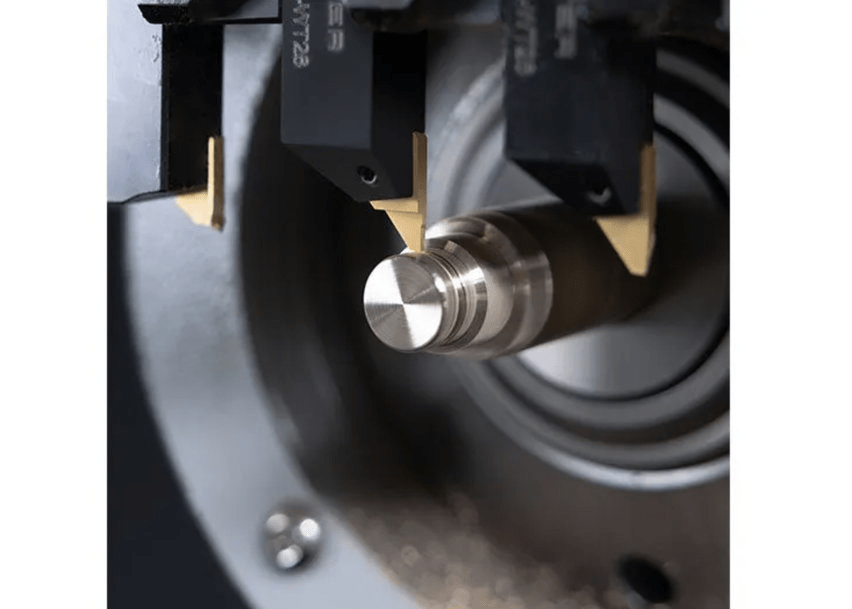

Avec les nouvelles plaquettes amovibles WT26 à deux arêtes de coupe et le système de porte-outils de tournage associé, Walter propose une solution spécialement conçue pour la fabrication de petites pièces sur des tours à poupée mobile.
Les barres usinées dans ce type d’application ont normalement un diamètre inférieur à 20 mm et les exigences en termes de précision sont donc considérables. La forme en queue d’aronde du dispositif de serrage de plaquette permet une absorption parfaite des efforts latéraux et assure ainsi une stabilité, une sécurité du process et une précision élevées. Ce dispositif de serrage et la surface d’appui dans le logement de la plaquette maximisent la stabilité et réduisent notamment la tendance aux vibrations des barres au strict minimum. Une autre caractéristique de ce produit est la possibilité de manipulation des deux côtés : la vis de serrage est en effet dotée d’une empreinte Torx côté tête et côté filetage, la vis pouvant ainsi toujours être manipulée du côté de la contre-broche quel que soit l’outil utilisé (version à droite ou à gauche). Cela permet un changement facile de la plaquette sans démontage du porte-outil, ce qui réduit considérablement les temps d’arrêt.
Les plaquettes amovibles WT26 tangentielles sont rectifiées avec précision et disposent d’arêtes de coupe tranchantes idéales pour le tournage de petites pièces de précision. Des géométries de brise-copeaux rectifiées sont en outre disponibles (DG8, VG8). Celles-ci permettent déjà d’obtenir des résultats d’usinage optimaux à de faibles avances (à partir de f : 0,03 mm). Walter propose les plaquettes amovibles WT26 en sept versions qui couvrent toutes les opérations de tournage : de la réalisation de simples gorges jusqu’au filetage extérieur en passant par le tournage en tirant avec des brise-copeaux spécialement conçus à cet effet. Le nouveau matériau de coupe WSM23X se prête à l’usinage d’acier de décolletage, de matériaux inoxydables et de laiton sans plomb ; la nuance WN23 non revêtue est destinée à l’aluminium et aux métaux non ferreux. De plus plaquettes de coupe peuvent être utilisées dans n’importe quel porte-outil WT26, quel que soit le système. Cela fait de ce système la solution idéale pour la fabrication en grande série de petites pièces de précision telles que des soupapes pneumatiques ou des petits moteurs électriques, par ex. de lève-vitres.
