Comment différentes technologies de capteurs sont utilisées dans la détection de gaz.

Les systèmes de détection de gaz sont utilisés dans de nombreuses industries, des processus de fabrication à la lutte contre les incendies. Mais tous les appareils de détection de gaz, qu’ils soient portables ou fixes, s’appuient sur des capteurs de haute qualité pour surveiller avec précision les concentrations de gaz dangereux. Il existe de nombreuses méthodes différentes pour détecter les gaz, comme en témoignent les nombreuses technologies de capteurs actuellement utilisées. Chaque méthode de mesure est particulièrement adaptée à certains types de gaz ou plages de mesure. Pour vous donner un aperçu, certains des plus courants sont expliqués ci-dessous.

Capteurs de combustion catalytique (CC) : La combustion catalytique est une méthode de mesure très fiable pour détecter les gaz et vapeurs inflammables dans la plage LIE (« Lower Explosion Limit »). Il utilise deux capteurs (un détecteur et un capteur de référence) connectés via un circuit en pont de Wheatstone. Dès qu’un gaz combustible entre en contact avec le capteur du détecteur catalytique (et l’oxygène), il brûle. La chaleur générée au cours de ce processus est ensuite convertie en un signal électrique mesurable qui est utilisé pour déterminer la concentration du gaz.

Capteurs électrochimiques (EC) : Cette méthode de mesure est très économe en énergie et particulièrement adaptée à la détection de gaz toxiques, O ₂ et H ₂ . Les capteurs utilisant la technologie de mesure électrochimique se composent de trois électrodes et d’un électrolyte conducteur. Le gaz que vous devez mesurer diffuse à travers une membrane et réagit avec l’électrode de travail qui génère un flux d’ions vers la contre-électrode. Le courant mesuré correspond à la concentration du gaz surveillé. Cela permet une mesure sélective d’un gaz spécifique.

Infrarouge (IR) : La méthode de mesure infrarouge peut être utilisée pour mesurer tous les gaz hétéroatomiques, tels que le dioxyde de carbone et les composés d’hydrocarbures. Elle présente de nombreux avantages par rapport à d’autres approches technologiques, comme sa très grande précision et sa faible sensibilité croisée. Les capteurs infrarouges utilisent la propriété de certains gaz pour absorber la lumière dans des plages de longueurs d’onde (bandes) particulières, ce que les principaux composants naturels de l’air (azote, oxygène et argon) ne font pas. Deux faisceaux infrarouges (un faisceau de mesure et un faisceau de référence) sont projetés sur des détecteurs à l’intérieur du capteur. Si le faisceau de mesure est affaibli par un gaz, le détecteur confirmera cette intensité réduite et donnera la concentration de gaz correspondante.

Détecteur à photoionisation (PID) : les capteurs PID sont couramment utilisés pour mesurer les composés organiques volatils ou « COV », tels que les solvants ou les vapeurs d’essence et de diesel, même à de très faibles concentrations. Leur temps de réponse court et leur sensibilité très élevée les rendent toutefois adaptés à la mesure de nombreux gaz différents. Les détecteurs à photoionisation absorbent l’air et l’exposent à la lumière ultraviolette. Les photons présents dans la lumière UV provoquent la décomposition de certaines molécules en ions et électrons chargés positivement. Il en résulte un flux de courant entre les électrodes, qui est ensuite mesuré. Cette valeur est proportionnelle à la concentration du gaz.

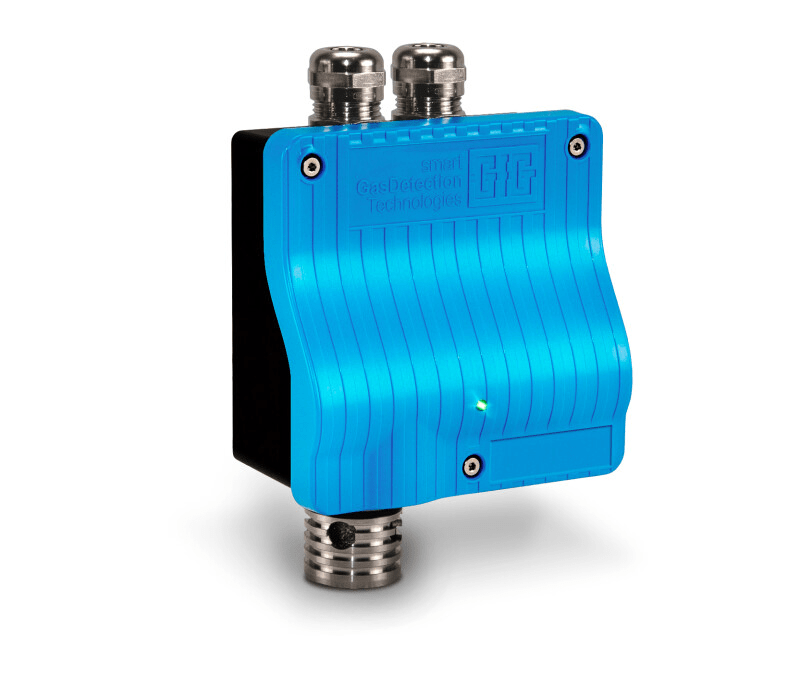

Il existe bien entendu de nombreuses autres méthodes de mesure , comme la conductivité thermique (TC) ou la chimisorption (CS). Nos transmetteurs polyvalents de la série 22 couvrent la quasi-totalité des technologies tout en offrant des avantages supplémentaires légèrement différents, vous offrant ainsi un concept de sécurité parfaitement adapté à vos besoins. A titre d’exemple, le transmetteur CC22 ex est certifié ATEX pour une utilisation en zone Ex 2 et peut donc être utilisé pour détecter des gaz et vapeurs inflammables même dans les zones dangereuses. Si vous souhaitez en savoir plus ou si vous avez des questions, n’hésitez pas à contacter l’un de nos spécialistes . Nous trouverons les capteurs et appareils adaptés à votre application !
